產品簡介
詳細介紹
濃硫酸流量計（電磁流量計）的量程范圍極寬，同一臺電磁流量計的量程比可達1：100．此外，電磁流量表只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態（層流或紊流）無關．
產品性能特點:
◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
◆測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
◆傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
◆雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
產品技術參數：
項目 | 管道式 | 插入式 |
|
公稱痛徑 | DN15～DN2600 | ≥DN200 |
|
介質電導率 | ≥5μS/cm | ≥5μS/cm |
|
基本誤差 | 0.5級，1.0級（隨口徑區分） | ±2.5%F.S |
|
流速范圍 | 0.5～10m/s*1～5m/s | 0.5～10m/s |
|
環境溫度 | 傳感器-40℃～80℃，轉換器-15℃～50℃ | -40℃～+55℃ |
|
介質溫度 | ≤120℃（聚四氟乙烯或F46）被測介質大于120℃時，訂貨時加以說明 | -20℃～+55℃ |
|
| |||
連接方式 | GB/T9119-2000標準法蘭 | GB/T9119-2000標準法蘭螺紋連接，球閥規格：DN50 |
|
| |||
工作壓力 | DN15～DN80:4.0Mpa, DN100-DN150:1.6Mpa,≥ND400:1.0Mpa,特殊規格訂貨請注明 | 0.25Mpa～4.0Mpa特殊規格訂貨時請注明 |
|
| |||
輸出信號 | 電流輸出：4～20mADC(負載電阻0～500Ω)，頻率輸出：0～1kHZ(負載電阻≥3000Ω)，電壓輸出：0～5VDC |
| |
消耗功率 | ≤15W | ≤15W |
|
供電電源 | 交流：～220V,50Hz:直流：+24V | 交流：～220V,50Hz:直流：+24V |
|
襯里材料 | 聚四氟乙烯；橡膠；F46；聚氟合乙烯（FS）；聚氨酯橡膠 | 無 |
|
電極材料 | 0Cr18Ni12Mo2Ti,哈氏合金B(yǎng),哈氏合金C，鉭，鈦，不銹鋼涂覆碳化鎢 |
| |
通信接口 | RS-232;RS-485;HART | RS-232;RS-485;HART |
|
安裝形式 | 一體式；分體式 | 一體式；分體式 |
|
勵磁方式 | 低頻脈沖直流勵磁 | 低頻脈沖直流勵磁 |
|
電氣接口 | M20×1.5螺紋 | M20×1.5螺紋 | |
智能電磁流量計型譜
LS-LDE | 15~2600 |
| ||||
|
| 代號 | 電極材料 |
| ||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 鈦 | |||||
K5 | 鉭 | |||||
K6 | 鉑合金 | |||||
K7 | 不銹鋼涂覆碳化鎢 | |||||
| 代號 | 內襯材料 |
| |||
C1 | 聚四氟乙烯（F4） | |||||
C2 | 聚全氟乙丙烯（F46） | |||||
C3 | 聚氟合乙烯（FS） | |||||
C4 | 聚錄丁橡膠 | |||||
C5 | 聚氨脂橡膠 | |||||
| 代號 | 功能 | ||||
E1 | 0.3級 | |||||
E2 | 0.5級 | |||||
E3 | 1級 | |||||
F1 | 4－20Madc,負載≤750Ω | |||||
F2 | 0-3khz,5v有源，可變脈寬，輸出有效頻率 | |||||
F3 | RS485接口 | |||||
T1 | 常溫型 | |||||
T2 | 高溫型 | |||||
T3 | 超高溫型 | |||||
P1 | 1．0MPa | |||||
P2 | 1．6MPa | |||||
P3 | 4．0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10％ | |||||
D2 | 24VDC±10％ | |||||
J1 | 一體型結構 | |||||
J2 | 分體型結構 | |||||
J3 | 防爆一體型結構 | |||||
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
1、磁路系統
其作用是產生均勻的直流或交流磁場。直流磁路用磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
2、測量導管
其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
3、電極
其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
4、外殼
應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
5、襯里
在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
6、轉換器
由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
電磁流量計安裝實例圖及要求：

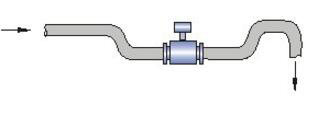

1、水平和垂直流向時，電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高處和垂直向下處；
2、傾斜流向時，電磁流量計應安裝在管道上升處；
3、在開口排放管道時，電磁流量計應安裝在管道的較低處；

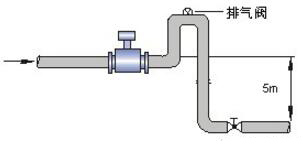

4、若管道落差超過5m時，在電磁流量計的下游應安裝排氣閥；

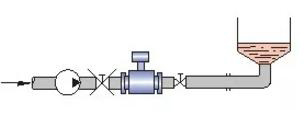

5、管道上的控制閥和切斷閥應安裝在電磁流量計的下游，而不應安裝在傳感器上游；
6、電磁流量計不能安裝在泵的進口處，應安裝在泵的出口處；

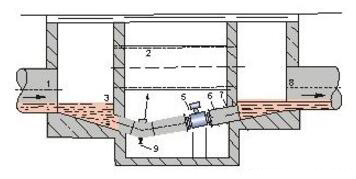

7、在測量井內安裝電磁流量計的方式；
圖備注：1.入口2.溢流管3.入口柵4.清洗孔5.流量計6.短管7.出口8.排放閥
