在使用示波器測量市電的過程中，用戶經常會產生一些困惑，例如：用示波器測量市電總是跳閘；測量市電為什么一定要將三腳插頭的地線掰斷才能測；為什么測市電時，輸入電壓在示波器測量范圍內卻把示波器燒了呢？

●什么是市電？

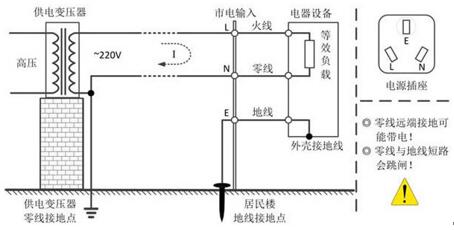

我國的市電（居民用電）規格為交流220V@50Hz，供電線路由火線、零線和地線組成，它們的關系如圖所示：

火線（L）：也稱相線，由發電站或變電站提供，電壓220V，人體接觸會有危險；

零線（N）：為火線提供回路，在發電站或變電站端接地；由于是遠端接地，因此在居民樓用戶端電位不一定為零，可能帶弱電，但相對安全；

地線（E）：零電勢參考點，在居民樓用戶端接大地，零電壓，安全。

●使用示波器測量市電

※測量準備

在進行市電測量前，應首先確認探頭和示波器的電壓量程是否滿足測量需求。如果標配的探頭在×10檔位下具備CAT II 300Vrms安全等級，垂直檔位zui大為10V/格，垂直方向有8格，即zui大電壓測量范圍為80V峰峰值，配合探頭×10檔，測量zui大電壓峰峰值為800V，可以測量220V市電；如果垂直檔位zui大為5V/格，垂直方向有8格，即zui大電壓測量范圍為40V峰峰值，配合探頭×10檔，測量zui大電壓峰峰值為400V，不可以測量220V市電。

所以為了達到測量范圍，應使用探頭×10檔位，并且垂直檔位打到10V。

※錯誤的測量方法

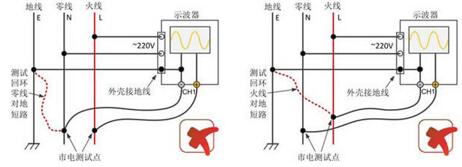

普通的示波器沒有隔離，外殼金屬端與探頭的負端（地）均與地線相連，如下圖所示，當用示波器直接對零線和火線測量時，就會間接地把零線或火線對地線短路（等效于圖中紅色虛線），非常危險。因此，示波器是不能直接測量市電的。

錯誤的測量方法

※不推薦的測量方法 -浮地測量法

浮地測量法具有一定的危險性，如若操作不當可能引發觸電事故，禁止使用。

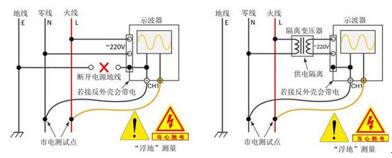

如下圖所示，通過將示波器的電源地線人為斷開（可以用兩芯電源插排供電）或使用隔離變壓器的方法對示波器供電，達到斷開測量回環的目的，實現“浮地”測量。

浮地測量的安全隱患：浮地測量時，示波器外殼金屬端和探頭接地端帶有同等電平。當測量市電時，外殼可能帶有220V的電壓，人體一旦接觸到示波器外殼，電流會經過人體流入大地，非常危險！

※推薦的測量方法 -高壓差分探頭測量

應用高壓差分探頭測量市電，火線和零線測試點正反接都沒關系，探頭內部通過高阻的方式將測量端的地和示波器的地隔離開來，不會造成短路問題，測量方式如下圖所示。

高壓差分探頭是*的推薦方式，安全方便，但價格會比較昂貴。 為了節省開支，有時候采用“A-B”偽差分測量 ，如下圖所示：

采用普通無源探頭應用“A-B”法對市電進行測量時，應將兩通道探頭的負端（地）均接至電源地線，一個通道的探頭探針（正端）接零線，另一個通道的探頭探針（正端）接火線，則兩通道的測量差值即為市電波形。
