DC-CM-01/02轉速傳感器，測速探頭
二．技術參數
1．傳感器安裝
●被測體應為導磁體，上有齒或凹槽。
建議：測速齒輪模數≥1.7，材料為導磁低碳鋼
注：非標齒或槽與平整面寬度不等將導致波形占寬比的變化。
●安裝間隙：0.3-3.0mm,典型值為1.0-2.0mm.注：取決于被測件的振動情況
2．傳感器輸出特性
●頻響特性：0-10kHz
●輸出波形：方波，上升、下降沿時間12μｓ±40%
●脈沖占空比：50％±25％(跟被測齒輪有關)
●負載能力：±20mA（大）
●輸出阻抗：＜50Ω
3．工作環境要求
●工作電源：+3.5V～30V
●功耗電流：≤35mA
●－20℃～120℃
●耐振性能：振動（10Hz-2KHz）30g，沖擊100g
4．電氣特性
●電源極性保護：有
●輸出短路保護：有
●絕緣強度：>500MΩ

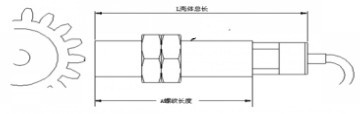

三． DC-CM-01/02轉速傳感器，測速探頭外形尺寸及安裝示意圖
殼體尺寸：M20*1 M18*1 M16*1 M14*1 M12*1或英制或根據客戶需求訂制
四．安裝
YY-940為三線制傳感器（POWER、COM、OUT）
紅線(POWER)接電源
黃線(OUT)脈沖輸出
黑線(COM)接地
