產品概述：

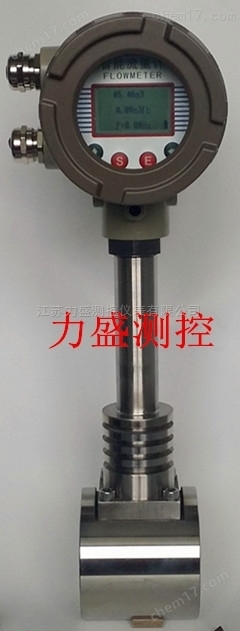

LS-LUG系列氨氣計量表（渦街流量計）是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街流量計具有結構緊湊、安裝使用維護方便的特點。
工作原理:
此旋渦頻率與管道內流體的平均流速成正比，所以與流量成正比。即：Q=f/k式中：Q為瞬時流量f為煤氣頻率k為儀表系數漩渦發生體的頻率只和被測介質的流速有關，和被測介質的密度/粘度無關。
儀表系數由儀表的測量管幾何尺寸確定，與傳感器和轉換器無關。交替產生的旋渦引起的壓力變化由傳感器感應，并由電子線路檢測出此頻率信號，送微處理器進行計算處理，實現現場數字顯示和4-20mA電流輸出。
氨氣計量表技術參數：
測量介質：液體、氣體、蒸汽
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃——+80℃（特殊根據要求）
公稱直徑：
管道式：DN15——DN300；
插入式：DN200-2000mm
測量精度：
液體:測量值的±0.5%（特殊）
氣體：測量值的±0.5%
量程比：10：1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：
夾持式DN15—DN300
法蘭式DN15--DN300。
插入式DN200-DN2000
防爆形式：
隔爆型 Ex dⅡBT4-T6
本安型 Ex iaⅡCT4-T6
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12——36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅
口徑及流量范圍選型對照表
DN（mm) | 液體 | 氣體 | 蒸汽 |
20 | 0.8-10 | 5-40 | 8-80 |
25 | 1-12 | 7.2-60 | 10-120 |
32 | 1.5-20 | 12-100 | 15-200 |
40 | 2-30 | 18-150 | 20-300 |
50 | 3-50 | 30-300 | 30-450 |
65 | 6-80 | 50-420 | 60-800 |
80 | 10-130 | 70-600 | 100-1300 |
100 | 20-200 | 120-1000 | 200-2000 |
125 | 30-300 | 180-1500 | 300-3000 |
150 | 45-450 | 240-2000 | 450-4500 |
200 | 90-900 | 480-4000 | 900-9000 |
250 | 120-1200 | 700-8000 | 1200-12000 |
300 | 180-2000 | 900-10000 | 1600-16000 |
氨氣計量表選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
LS-LUGB | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上*使用插入式渦街流量計 | ||||
| DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
DN40 | 2.2~27(液體) | 22.6~150（氣體） | ||||||
DN50 | 4~55(液體) | 35~350（氣體） | ||||||
DN80 | 9~135(液體) | 90~900（氣體） | ||||||
DN100 | 14~200(液體) | 140~1400（氣體） | ||||||
DN150 | 32~480(液體) | 300~3000（氣體） | ||||||
DN200 | 56~800(液體) | 550~5500（氣體） | ||||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
| 代號 | 輸出型號 | ||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
| 代號 | 被測介質 | ||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
| 代號 | 連接方式 | ||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
| 代號 | 功能2 | ||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
