原裝德國易福門IFM編碼器正品RN6055*產品詳情：
原裝德國易福門IFM編碼器正品RN6055*
帶實心軸的絕對式單圈編碼器
RN6055
RN-8192-S24/N1B
- 用于準確的位置、速度、角度和線性測量
- 通過 SSI 接口直接輸出值
- 緊湊堅固的外殼
- 較高的抗沖擊和振動能力
- 適合在空間受限情況下使用的徑向電纜連接

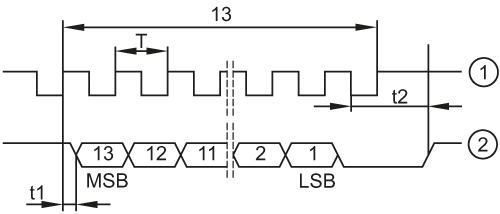

產品特征 分辨率 8192 分辨率; 8192 步距; 13 Bit 通信接口 SSI數據接口 軸監控器 實心軸 軸直徑 [mm] 10 應用 功能原理 絕對式 旋轉類型 單圈 電氣數據 工作電壓 [V] 4.75...30 DC 電流損耗 [mA] < 150 輸入 輸入 旋轉方向的變換; 置零 輸出 代碼 Gray代碼; (右轉時增加的代碼值(從軸向看)) 代碼信號 時鐘輸入; TTL(RS422 長線驅動)兼容的信號; 時鐘（inv.） 從司機到RS 485; 同步脈沖輸出; 同步串聯; TTL兼容信號數據和數據（inv.）; 增量式信號; 2個正旋形增量式信號(A和B), ; 相移90°; 每轉的信號周期1Vss 512 測量/設定范圍 分辨率 8192 分辨率; 8192 步距; 13 Bit 接口 通信接口 SSI數據接口 工作條件 環境溫度 [°C] -40...85 允許最大的相對空氣濕度 [%] 75; (暫時: 95 %) 外殼防護等級 IP 64 認證/測試 抗沖擊 100 g (6 ms) 抗震 30 g (55...2000 Hz) MTTF [年] 46 機械技術數據 重量 [g] 446.8 尺寸 [mm] Ø 58 / L = 66.7 原材料 鋁 機械最大值 [U/min] 12000 啟動扭矩最大值 [Nm] 1 溫度扭矩參考 [°C] 20 軸監控器 實心軸 軸直徑 [mm] 10 軸材料 鋼 (1.4104) 軸向軸負載最大值 (軸末端) [N] 10 徑向軸負載最大值 (軸末端) [N] 20 注釋 注釋 芯線不連接 (n.c.) 不得使用。 電氣連接 電纜: 1 m, PUR; 電纜長度最大值: 100 m; 徑向的, 也可以使用軸向的 圖表 脈沖圖 1 時鐘 2 數據
