        生產廠家運用鐘表齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤（或多組齒輪，多組碼盤），在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，這樣的編碼器就稱為多圈式編碼器，它同樣是由機械位置確定編碼，每個位置編碼*不重復，而無需記憶。多圈編碼器另一個優點是由于測量范圍大，實際使用往往富裕較多，這樣在安裝時不必要費勁找零點，將某一中間位置作為起始點就可以了，而大大簡化了安裝調試難度。多圈式編碼器在長度定位方面的優勢明顯，已經越來越多地應用于工控定位中。
德國ifm編碼器（encoder）是將信號（如比特流）或數據編制、轉換為可用以通訊、傳輸和存儲之形式的設備。編碼器是把角位移或直線位移轉換成電信號的一種裝置。前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。
編碼器（encoder）是將信號（如比特流）或數據編制、轉換為可用以通訊、傳輸和存儲之形式的設備。編碼器是把角位移或直線位移轉換成電信號的一種裝置。前者成為碼盤，后者稱碼尺．按照讀出方式編碼器可以分為接觸式和非接觸式兩種。接觸式采用電刷輸出，電刷接觸導電區或絕緣區來表示代碼的狀態是“1”還是“0”；非接觸式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件時以透光區和不透光區來表示代碼的狀態是“1還是“0。

產品圖：

IFM易福門編碼器

應用
功能原理	增量式
檢測系統	磁性
電氣數據
工作電壓 [V]	4.75...30 DC
電流損耗 [mA]	< 150
防護等級	III
反相保護	有
開機延遲時間 [s]	0.5
旋轉電氣大值 [U/min]	12000
輸出
電氣設計	HTL/TTL
開關頻率 [kHz]	1000
出廠設定	輸出功能: HTL (50 mA)
短路保護	有
相位偏差A和B [°]	90
測量/設定范圍
分辨率	1...10000; (可設定參數; 出廠設定: 1024) 分辨率
精度/偏差
精確度 [°]	0.1
軟件/編程
參數設定	分辨率; 轉向; HTL; TTL
接口
通信接口	IO-Link
傳遞類型	COM 2
IO-Link revision	1.1
SIO模式	有
處理周期小值 [ms]	2.3
工作條件
環境溫度 [°C]	-40...80
注意環境溫度	用于柔性的電纜: -25 °C
存儲溫度 [°C]	-40...80
允許大的相對空氣濕度 [%]	95; (不允許冷凝)
外殼防護等級	IP 65; IP 66; (在外殼: IP 67; 在軸: IP 64)
認證/測試
抗沖擊	100 g
抗震	20 g
MTTF [年]	292
機械技術數據
重量 [g]	293
尺寸 [mm]	Ø 36.5 / L = 65
原材料	法蘭: 鋁; 外殼: 不銹鋼(1.4521/444); 電纜插頭: PA
機械大值 [U/min]	12000
啟動扭矩大值 [Nm]	1
溫度扭矩參考 [°C]	20
軸監控器	實心軸
軸直徑 [mm]	6
軸材料	不銹鋼
軸向軸負載大值 (軸末端) [N]	40
徑向軸負載大值 (軸末端) [N]	60
電氣連接
IO-Link	電纜: 2 m, Ø 4.9 mm; 徑向的, 也可以使用軸向的; 5 x 0.14 mm²
圖表
脈沖圖	順時針旋轉方向（看著軸）

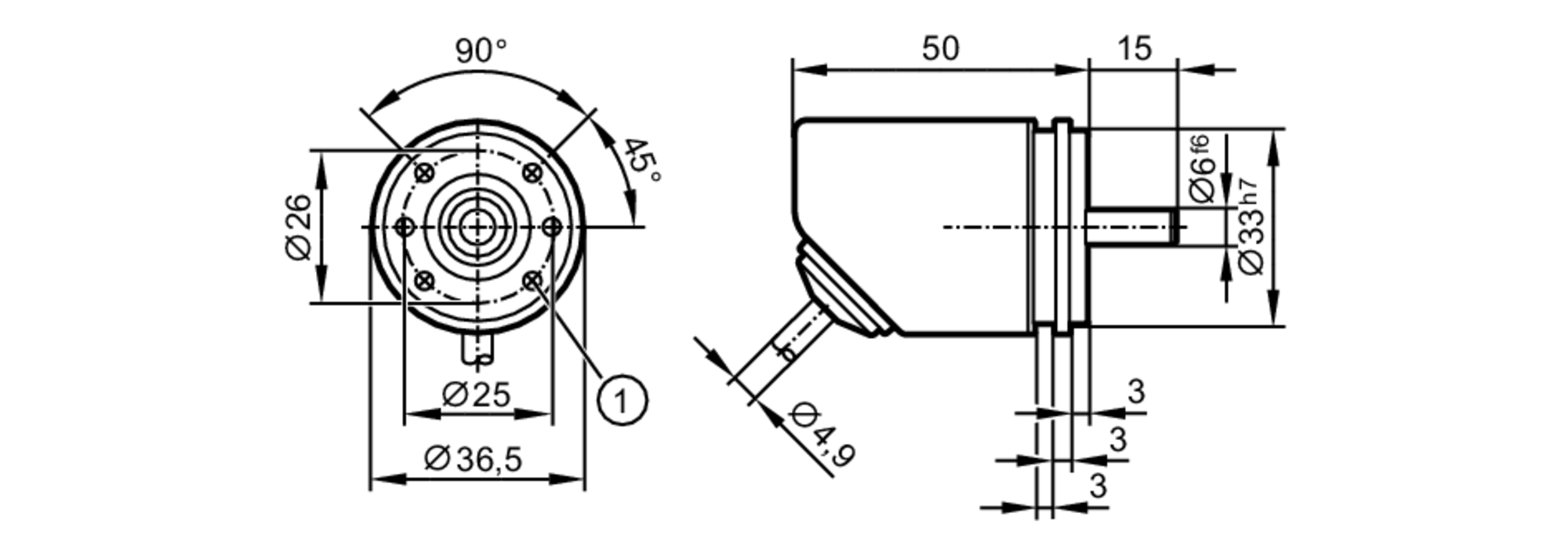

尺寸圖：

詳情請見：德國IFM 易福門 編碼器
